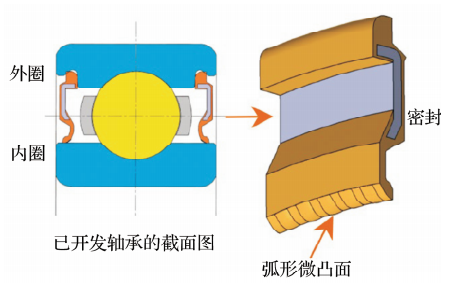

圖5 超低摩擦密封球軸承的特點

表2 試驗條件

2.2 汽車用ULTAGE圓錐滾子軸承

傳動系統(如變速器和差速器)用圓錐滾子軸承除了具有長使用壽命和低轉矩外，還要求小而輕。

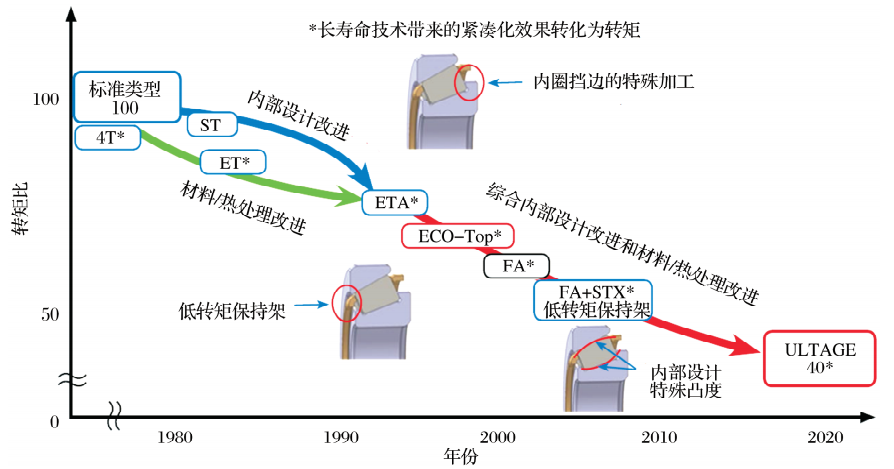

下面介紹汽車用ULTAGE圓錐滾子軸承，其具備優異的承載能力和轉速性能，并采用穩健的凸度優化技術，以最大限度地提高軸承滾動疲勞壽命(圖7)。

與常規產品相比，開發產品的特點為:

1)優異的承載能力

? 基本額定動載荷——1.3倍;

2)長使用壽命(與基本額定壽命相比)

? 標準軸承(軸承鋼、淬火處理)——2.5倍以上,

? 高功能型(FA工藝)——3.8倍以上;

3)優異的轉速性能

? 許用轉速提高約10%;

4)允許傾斜角(偏斜量)

? 允許傾斜角——最大4倍。

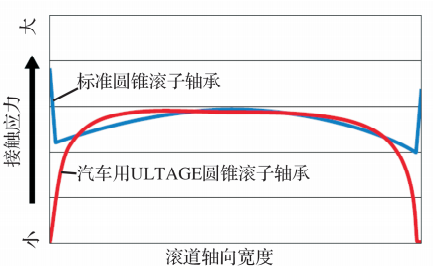

圓錐滾子軸承滾動接觸區域的接觸應力最小化，并在滾子上采用特殊凸形減小接觸區域邊緣處過大的應力(邊緣載荷)。滾道軸向截面接觸應力分布計算示例如圖8所示。隨著ULTAGE圓錐滾子軸承在汽車上的應用，通過采用特殊凸形抑制接觸區域的邊緣載荷和均衡整體接觸應力分布，提高軸承使用壽命。

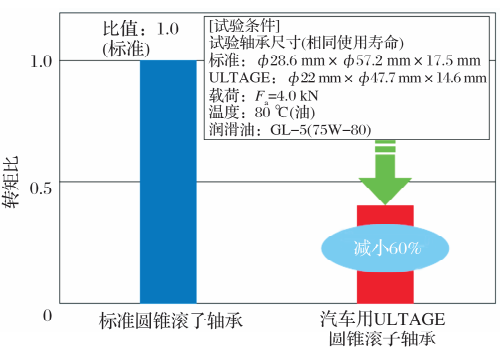

此外，由于接觸應力均布帶來的長使用壽命效應,在相同使用壽命下，軸承可設計得更小、更輕。與標準軸承相比，在保證使用壽命和接觸應力約束的同時，使用緊湊、輕量的設計可使軸承運行轉矩減小60%(圖9)。

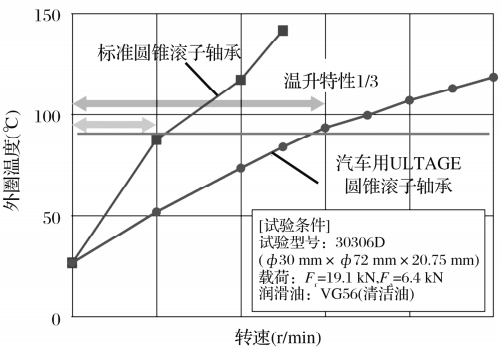

在溫升試驗中，其溫升為標準軸承的1/3，證實了其優越的卡死抗力，如圖10所示。如圖7所示，優化了擋邊和滾子端面形狀，得到了優越的卡死抗力。

3、結束語

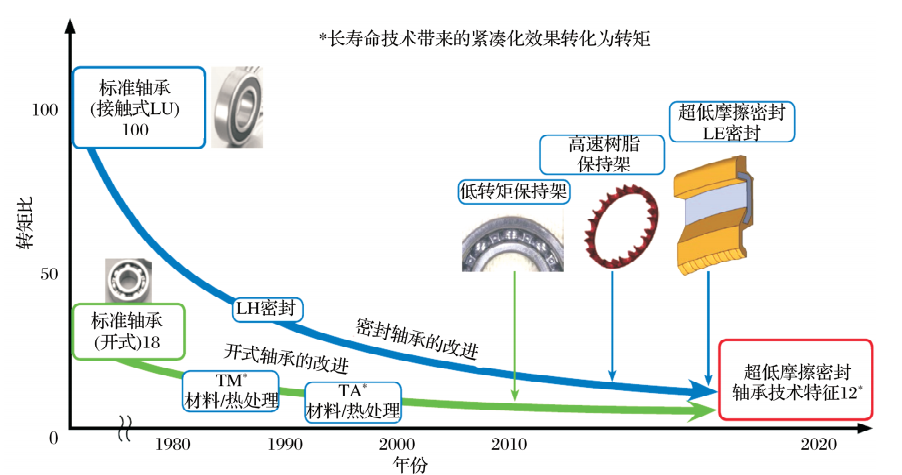

從減小轉矩的角度回顧了汽車軸承的發展史。正如一直通過各種技術開發，推出超前于市場需求的產品，計劃應對即將到來的更嚴苛且快速變化的需求。希望能繼續貢獻社會，以便在追求更環保、更舒適、更有用的下一代汽車發展中所做的貢獻依然不可或缺。

（參考文獻略）

History of Development of Bearings for Automobiles Aiming at Low Fuel Consumption

來源：NTN TECHNICAL REVIEW,2019(87):50-54.

作者：Takashi YASUNISHI

翻譯：奚強  校對：趙志曉
